S9型油浸式變壓器

S9型油浸式變壓器(容量30KVA-20000KVA)密封不良原因，山東匯德變壓器有限公司通常箱沿與箱蓋的密封是采用耐油橡膠棒或橡膠墊密封的，如果其接頭處處理不好會造成滲漏油故障。有的是用塑料帶綁扎，有的直接將兩個端頭壓在一起，由于安裝時滾動，接口不能被壓牢，起不到密封作用，仍是滲漏油。可用福世藍材料進行粘接，使接頭形成整體，滲漏油現象得到很大的控制；若操作方便，也可以同時將金屬殼體進行粘接，達到滲漏治理目的。 　

由山東匯德變壓器有限公司生產的S9型30KVA-20000KVA大小的油浸式變壓器油分接開關是變壓器高壓繞組改變抽頭的裝置。調整分接開關位置，可以增加或減少高壓繞組的匝數，以改變其變壓比，使低壓側輸出電壓得到調整。運行中的變壓器，高壓側供電電壓偏高或偏低時，致使低壓側電壓值過高或過低，這種情況下，需要調整其分接開關位置，改變其變壓比，以使低壓側電壓恢復到額定電壓下正常運行。分接開關分為三檔，Ⅰ檔為10.5KV（額定電壓、繞組圈數最多），Ⅱ檔為10 KV，Ⅲ為9.5KV；

S9型油浸式變壓器銘牌上標出技術數據及產品型號、產品代號、標準代號、廠名、制作年月等。

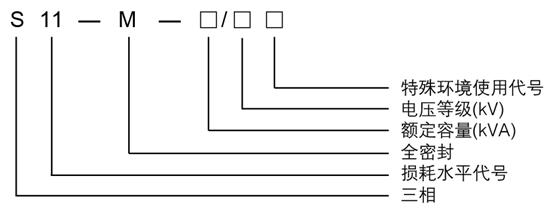

S9型油浸式變壓器的型號：是用漢語拼音字母和數字組成，包括相數代號、設計序號、額定量(kVA)、高壓繞組電壓等級等；
S9型油浸式變壓器銘牌技術數據：
   1：S9型油浸式變壓器額定容量(目前新系列容量為10～10000kVA)；
   2：額定頻率(我國規定額定頻率為50Hz)；
   3：額定電壓(指空載狀態，變壓器一、二次繞組的標稱電壓)；
   4：額定電流(變壓器在額定工作時，一、二次繞組的線電流值)；
   5：空載電流(以額定電流的百分數表示)；
   6：阻抗電壓(阻抗電壓標準約為4.5～5％)；
   7：空載損耗(鐵損)；
   8：短路損耗(銅損)；
   9：連接組標號(亦稱接線組別)；

S9型油浸式變壓器基本參數的確定
S9型油浸式變壓器主要電氣數據額定容量（kVA)P
額定高、低壓線電壓（kV） U1、U2
聯接組別：Yyn0  Dyn11  Yd11 等

S9型油浸式變壓器性能指標
負載損耗(W) PK
空載損耗(W) PO
短路阻抗(%) UK
空載電流(%) IO

 溫升
線圈對空氣溫升（K）  T1  T2
變壓器油平均溫升（K）
頂層油溫升（K）

S9型油浸式變壓器試驗電壓
工頻耐壓（kV）
感應耐壓（kV）
沖擊電壓（kV）
它是確定變壓器主絕緣結構的依據。

S9型油浸式變壓器基本參數換算（三相變壓器）
高、低壓線電流（A） I線 = P /（1.73 * U線）
高、低壓相電壓（V） U相 = 1 /1.73 * U線     --Y 接時
高、低壓相電壓（V） U相 =  U線              --D 接時
高、低壓相電流（A） I相 = I線               --Y 接時
高、低壓相電流（A） I相 = 1 /1.73 * I線     --D 接時
