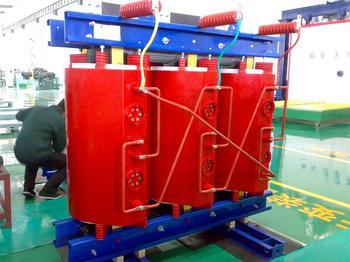

干式電力變壓器

干式電力變壓器性能特點

　　1、我公司生產的干式電力變壓器低壓繞組采用銅箔繞制的圓筒式結構，高壓繞組采用分段多層圓筒式結構，并真空浸漆高溫烘培固化，使之繞組的安匝分布平衡，漏磁小，機械強度高，散熱條件好，抗短路能力強，噪音低。

　　2、可配制低噪音的風冷裝置，通過溫控器對風扇的啟動和關閉自動控制，由此可以使變壓器增容40%運行。

　　3、通過埋入低壓繞組的感溫元件和傳感系統，根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。

　　4、干式變壓器配置IP20使直徑＞12mm的異物不會進入罩殼內，配置IP23,它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故，也保障人身安全。

隨著我國經濟建設的高速發展.人民生活水平的不斷提高.城鄉用電負荷不斷增加，干式變壓器應用越來越廣泛。干式變壓器的安全運行和使用壽命，在很大程度上取決于變壓器繞組絕緣的安全可靠性。繞組溫度超過絕緣耐受溢度會使絕緣破壞.是導致變壓器不能正常工作的主要原因之一，因此對變壓器運行溫度的研究是十分重要的。本文分析比較了環級樹脂干式變壓器在不同使用惰況下的溫升情況，包括不帶風機與外殼狀態下變壓器溫升、帶外殼不帶風機狀態下的變壓器溫升、帶風機不帶外殼狀態下變壓器溫升、帶風機與外殼狀態下變壓器溫升，供工程技術人員在進行干式變壓器設計、使用過程中參考。

 干式電力變壓器在運行過程中，由于鐵心與繞組會產生鐵耗與銅耗，這些損耗都將以熱能的方式向外發散，從而引起變壓器不斷發熱和溫度升高。具體而言，鐵耗與銅耗所產生的熱量首先使得鐵心與繞組的溫度逐步升高。剛開始時，溫度上升很快，隨著鐵心與繞組溫度的升高.它們對周圍的冷卻介質空氣就有一定的溫度差(又叫溫升).這時鐵心及繞組有一部分熱址傳到周圍的介質中去，從而使周圍的介質溫度升高。此時，由于鐵心及繞組有一部分熱聳傳給周圍的介質，干式電力變壓器本身溫度上升的速度將逐步減慢。經過一段時間后，鐵心、繞組及周圍介質溫度最終達到穩定狀態，而不再升高，這時鐵心與繞組繼續產生的熱里將全部散到周圍介質中去，這種狀態就叫熱平衡狀態。此時變壓器繞組的溫度與周圍空氣的溫度差就稱為變壓器繞組的溫升值。通常憊義所說的變壓器的溫升，都是指在不帶風機與外殼狀態下的溫升值。
