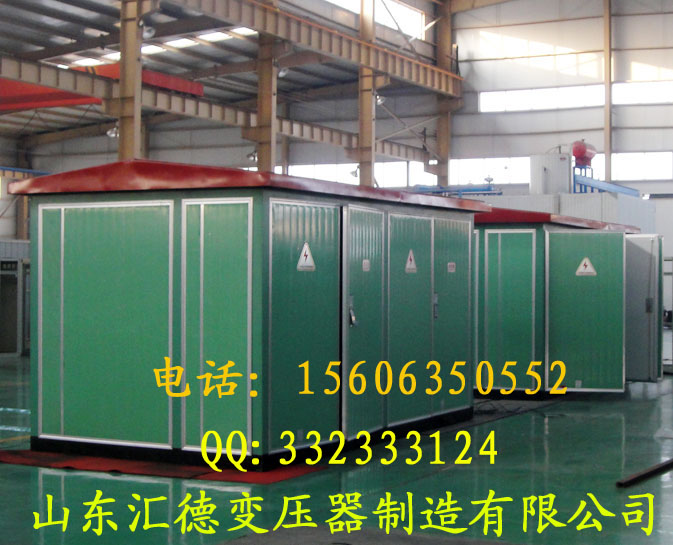

箱式變壓器

山東匯德變壓器制造有限公司生產的箱式變壓器產品設計特點

1．YBM箱式變壓器外殼參照國外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀，維護方便等特點。外殼材料有多種選擇。如：鋁合金、鋼板、復合板、不銹鋼、非金屬材料（玻璃纖維水泥）等。

2．山東匯德要求制造有限公司生產的YBM箱式變壓器高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。裝置可選用XGN15-12六氟化硫環網柜、HXGN2-12環網柜、XGN66-12金屬封閉開式開關柜等開關柜作為高壓側配電單元，低壓側可選用GGD.GCK、MNS、GCS等開關柜作為輸出單元，變壓器可選用油浸式變壓器或干式變壓器等。

3．箱式變電站保護性能完善，操作方便，高低壓計量可選擇，可根據用戶要求配備自動無功補償裝置。

4．YBM箱式變壓器箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計獨立的頂板，變壓器室內設有防凝露及自動溫控監視、加熱、降溫裝置。

5． YBM箱式變壓器箱體采用自然通風，也可加強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。

6．YBM箱式變壓器高低壓開關可采用智能儀表等裝置，可與上位機進行通訊，實現“四遙”（遙控、遙測、遙調、遙信），對裝置運行狀態進行時時監控，實現智能自動化。

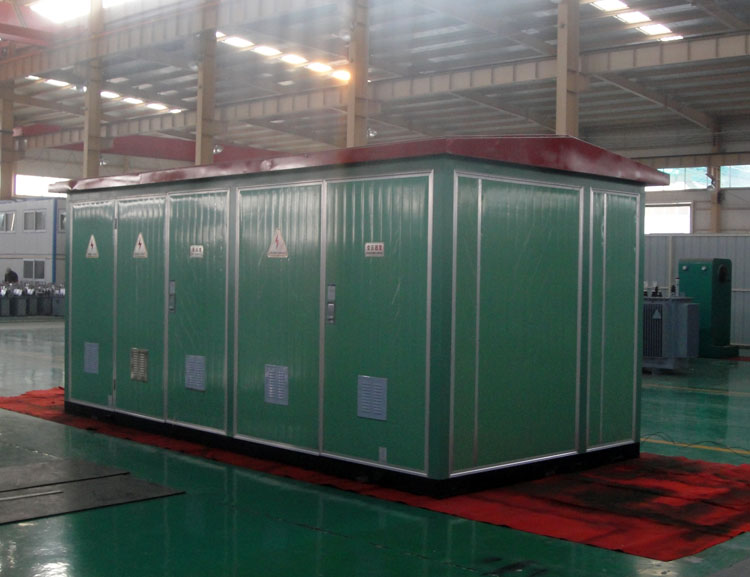

YBM箱式變壓器產品結構特點

■箱體結構
□箱式變電站結構呈“目”字形或“品”宇形布置
□YBM箱式變壓器殼體材料采用鋁合金板、不銹鋼板、復合板、玻璃纖維增強水泥板等
□箱式變電站底座為鍍鋅槽鋼或水泥制作，耐腐蝕性強，具有足夠的機械強度
□箱體頂蓋采用雙層結構，具有良好的隔熱、防輻射和通風效果
□箱式變電站各室用鐵板隔開形成獨工的小室，各室均設有照明設施變壓器室頂部及側部裝有自動排風裝置，來調節變壓器室溫度
□箱變箱體顏色靈活，可與周?chē)h(huán)境協調

■YBM箱式變壓器高壓室
□高壓室內放置本公司生產高壓開關柜，其特點為結構緊湊，操作簡單，任意組合
□高壓開關柜維護方便，安全可靠，具有“五防”操作功能

■YBM箱式變壓器變壓器室
□變壓器采用節能型S11-M、S11-MR全密封油浸式變壓器，或者用SC10、SCB10干式變壓器，由用戶指定
□變壓器室頂部裝有風機，當變壓器室溫度超過設定值，風機就會自動啟動降低室內溫度

■YBM箱式變壓器低壓室
可根據用戶要求設計任意配置低壓方案
